סט כבל פלדה, נועלים, מותחנים, שאקלים וחלזונות – ערכת עיגון ומתיחה מקצועית

ערכה טכנית מלאה ומקצועית המיועדת ליצירת קווי מתיחה, עיגון קונסטרוקציות, תמיכת מבנים, מפרשי צל וסגירות חורף. הערכה מרכזת את כל רכיבי הקצה הנדרשים לעבודה בטוחה ונכונה, תוך הגנה מקסימלית על כבל הפלדה מפני שחיקה, חיכוך וכשל מכני.

הערכה זמינה בשני דגמים לבחירה בהתאם לעומס הנדרש:

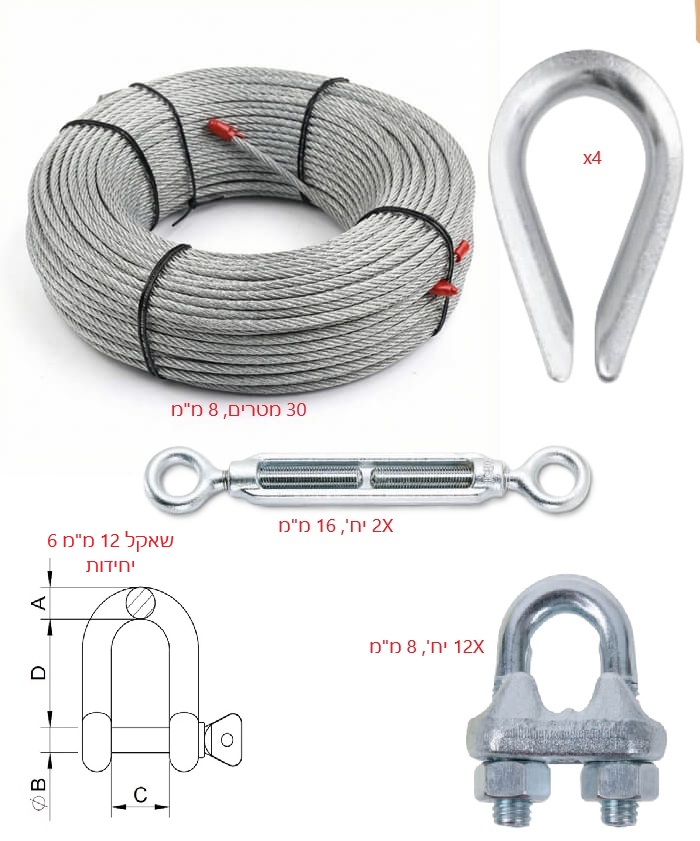

📦 תכולת הסטים לבחירה (מפרט רכיבים)

ניתן לבחור בסל הקניות בין שני קטרים של מערכות עיגון ומתיחה:

🔹 אפשרות א': סט מקצועי קוטר 6 מ"מ

• כבל פלדה: 30 מטרים של כבל פלדה איכותי בקוטר 6 מ"מ.

• נועלי כבל (מהדקים): 12 יחידות של נועלי כבל תואמים בקוטר 6 מ"מ (להבטחת קצוות ולולאות).

• מותחנים: 2 יחידות של מותחני פלדה מאסיביים במידה 12 (לכיוון, מתיחה ואיזון עומסים מדויק).

• לב כבל (Thimble): 4 יחידות של "לב כבל" (חלזון) תואמים בקוטר 6 מ"מ להגנת הלולאות.

• שאקלים: 6 יחידות של שאקל פלדה מאסיבי במידה 12 לחיבור וניתוק מהיר של נקודות העיגון.

🔸 אפשרות ב': סט תעשייתי קוטר 8 מ"מ

• כבל פלדה: 30 מטרים של כבל פלדה איכותי בקוטר 8 מ"מ.

• נועלי כבל (מהדקים): 12 יחידות של נועלי כבל תואמים בקוטר 8 מ"מ (להבטחת קצוות ולולאות).

• מותחנים: 2 יחידות של מותחני פלדה מאסיביים במידה 16 (לכיוון, מתיחה ואיזון עומסים מדויק).

• לב כבל (Thimble): 4 יחידות של "לב כבל" (חלזון) תואמים בקוטר 8 מ"מ להגנת הלולאות.

• שאקלים: 6 יחידות של שאקל פלדה מאסיבי במידה 12 לחיבור וניתוק מהיר של נקודות העיגון.

✂️ הנחיות חיתוך ועיבוד הכבל

חיתוך לא נכון של כבל פלדה עלול לגרום לפרימתו (צמות פתוחות) ולפגיעה בחוזק המבני שלו. יש לעבוד לפי השלבים הבאים:

1. ליפוף מקדים: לפני החיתוך, יש ללפף סרט דבק חזק (איזולירבנד או דבק חבלים) סביב נקודת החיתוך המיועדת. הליפוף מונע מהגידים להיפתח בזמן הגזירה.

2. כלי החיתוך: יש לבצע את החיתוך אך ורק באמצעות מספרי כבלים ייעודיים (תוכי) או דיסק חיתוך (משחזת זווית).

⚠️ אזהרה: אין להשתמש בקאטר רגיל, פלייר או מסור ברזל ידני – אלו ימעכו את הכבל ויגרמו לפרימתו המיידית.

3. אבטחת הקצה: מיד לאחר החיתוך, מומלץ להשאיר את סרט הדבק על הקצה החשוף או להגן עליו באמצעות שרוול מתכווץ (שרינק) כדי למעוך קצוות חדים ולמנוע פציעות בעת ההשחלה.

🛠️ הנחיות שימוש והתקנה נכונה

• שילוב ה-Thimble (לב כבל): בעת יצירת לולאה (עין) בקצה הכבל לחיבור למותחן, לשאקל או לוו העיגון, חובה להניח את לב הכבל בתוך הלולאה. הכבל נכנס אל תוך החריץ ההיקפי של ה-Thimble. פתרון זה מונע כיפוף קריטי של גידי הפלדה ושומר על רדיוס כיפוף תקני, המונע שחיקה וקריעה בנקודת החיכוך המרכזית.

• חיבור השאקלים (מידה 12): השאקלים המצורפים מאפשרים פתיחה וסגירה מהירה של קצוות המתיחה. מומלץ לחברם בין ה-Thimble לבין נקודת העיגון בקיר או בקונסטרוקציה, כדי לאפשר פירוק מהיר של הרשת/הכיסוי בעת הצורך ללא צורך בפתיחת הנועלים.

• התקנת נועלי הכבל (מהדקים):

  • יש להשתמש במינימום 3 נועלים לכל לולאה מיד לאחר היציאה מה-Thimble.

  • המרחק בין הנועלים צריך להיות שווה (כ-5–6 ס"מ זה מזה).

  • כלל ברזל בהידוק: גשר הנועל (החלק המעוקל) תמיד יישב על הצד החי/הארוך של הכבל (הנושא בעומס), ואילו הבריח (החלק הישר עם האומים) יישב על הצד הקצר/המת.

• מתיחה הדרגתית: יש לחבר את המותחנים (מידה 12 בערכת ה-6 מ"מ / מידה 16 בערכת ה-8 מ"מ) כאשר הם פתוחים בחלקם הגדול, ולבצע את המתיחה בצורה הדרגתית ומאוזנת בין שני קצוות המבנה כדי למנוע עומס פתאומי על נקודת עיגון אחת.

🛡️ הנחיות בטיחות לעבודה חכמה

• ציוד מגן אישי (PPE): חובה להשתמש בכפפות עבודה עבות ובמשקפי מגן בעת חיתוך, השחלה, מתיחה או מתיחת ה-Thimble על הכבל. גידי פלדה קטנים וחדים עלולים להשתחרר ולגרום לפציעות קשות.

• איסור הנפה: סט זה מיועד למתיחה, קשירה ועיגון סטטי בלבד. אין להשתמש ברכיבי הסט לצורך הרמת משאות (הנפה / Lifting).

• בדיקת עומס תקופתית: לאחר המתיחה הראשונית ובתום מספר ימי עבודה בשטח (במיוחד לאחר רוחות חזקות או שינויי טמפרטורה), יש לבדוק את הידוק האומים בנועלים ולוודא שהמותחנים והשאקלים מאובטחים ולא השתחררו.
